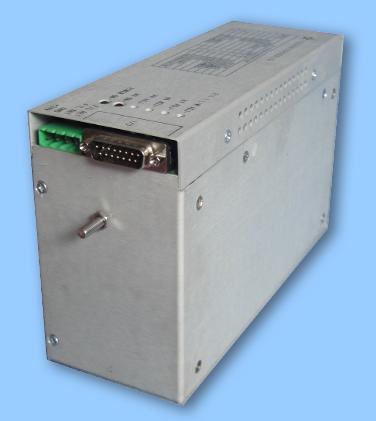

產品實體圖片：（外形尺寸：長205mm 寬75mm 高130mm）
典型應用：
厚度檢測 、X射線透視 、粒度檢測 、密度測量 、紙張成份檢測、PCB外觀檢查機、晶體檢測、X-RAY檢查機、PCB鉆靶機
眾興ZXR系列高壓電源是 X 光射線管專用電源，這種電源提供正高壓或負高壓。它集成了輸出直流電壓 5.5V ，電流 0.3A 到 3.5A 可調的帶有預熱功能的燈絲電源。高壓和燈絲電流可實現線性平穩上升。ZXR系列電源還可以外接電位器實現輸出電壓和電流的遠程控制,并且具有外接電壓和電流顯示、高壓輸出端過壓和拉弧、短路保護、安全互鎖等功能。
對應的X射線管：
Superior、 Kevex、Oxford、RTW、Varian and Trufocus等全球各品牌的 X 射線管。
可選功能：OPTION
BIAS 偏置電源
RS232 RS-232串口通訊
NAT 拉弧保護，不關機
AT(X) 拉弧保護，關機
規格說明：
輸入：
75瓦特以上產品， 24Vdc±10% ， 5A******。
100瓦特產品，24Vdc±10% ，8A***大。
輸出：
電壓：0~50KV功率：0~50W。
電壓控制：
電源內部：電源自帶的多圈電位器可將輸出電壓設置在 0V 到******電壓之間。
外部遙控：外部 0 到 10V 控制信號可將輸出從0V 調到最高輸出電壓。
電流控制：
電源內部：電源自帶的多圈電位器可將電子束電流設置在 0A 到最高電流。
外部遙控：外部 0 到 10V 控制信號可將電子束電流設置在 0A 到最高電流。
直流燈絲電源：
輸出電流為 3.5A 可調，電壓為 5.5V，有燈絲預熱功能。
燈絲預熱電流：0.9A
電壓調整率：
相對負載：0.01%（空載到額定負載）
相對輸入：±0.01%（輸入電壓變化為±10%）
電流調整率：
相對負載：0.01%（空載到額定負載）
相對輸入：±0.01%（輸入電壓變化 ±10%）
紋波電壓：
輸出******額定電壓的 0.25%p-p。（更小紋波可定制）
環境溫度：
0 到 +50℃。
溫度系數：
每攝氏度 0.01%，電壓和電流。
穩定度：
開機半小時后每 8 小時小于 0.05%。
電壓電流指示：
0 到 +10V,額定輸出條件下精度為 1%。
保護方式：
過壓、過流、過溫、拉弧、短路保護，保護功能齊全
保護反應速度：
納秒級反應速度
外形尺寸：
長205mm 寬75mm 高130mm

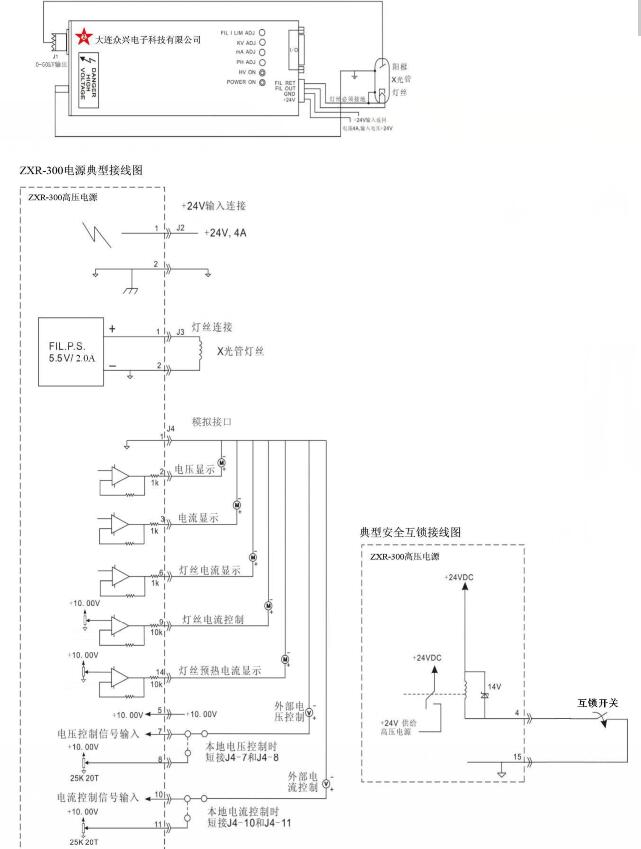

ZXR-300X射線高壓電源的產品接線圖如下：
本產品的詳細說明請客戶點擊本頁面“在線查看”或“在線下載”進行了解。
